AbioSUS一次性生物反應器

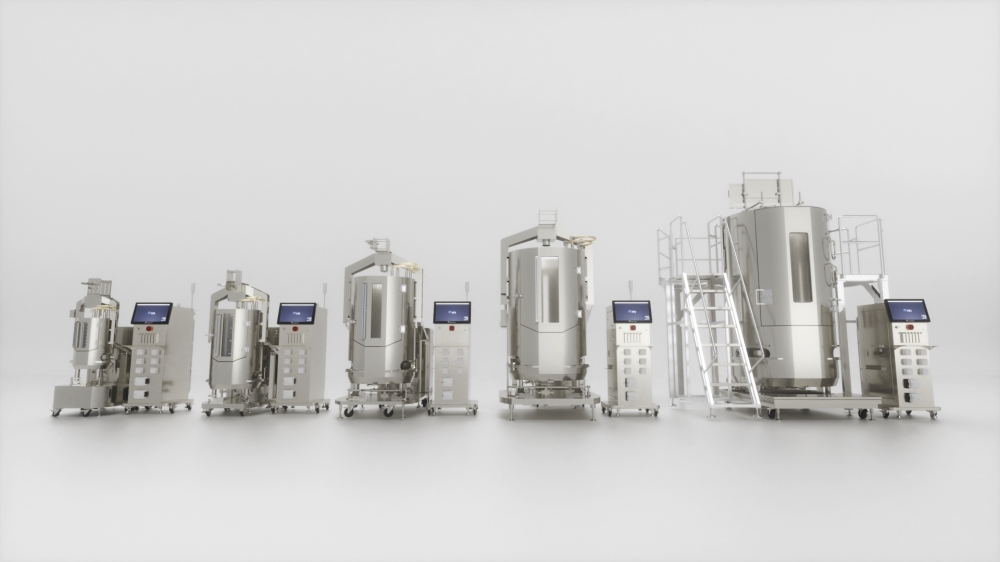

AbioSUS一次性生物反應器由不銹鋼罐體（集成TCU溫度控制單元）、AbioControl? IDS.S控制器以及AbioBag培養袋組成。 AbioSUS? 一次性生物反應器遵循傳統攪拌式生物反應器的設計理念，包括特定的高徑比和優化的攪拌槳位置， 最大程度保證AbioSUS一次性生物反應器與傳統攪拌式生物反應器之間的工藝條件接近或一致，方便用戶進行研發/生產平臺的快速切換。 AbioSUS提供50/200/500/1000/2000L等標準規格，并可按需定制，覆蓋了從工藝開發到規模化生產的需求，可廣泛的應用于抗體、疫苗、細胞治療/基因治療等領域多工藝類型的上游細胞培養。
AbioSUS一次性生物反應器由不銹鋼罐體（集成TCU溫度控制單元）、AbioControl IDS.S控制器以及AbioBag培養袋組成。 AbioSUS一次性生物反應器遵循傳統攪拌式生物反應器的設計理念，包括特定的高徑比和優化的攪拌槳位置， 最大程度保證AbioSUS一次性生物反應器與傳統攪拌式生物反應器之間的工藝條件接近或一致，方便用戶進行研發/生產平臺的快速切換。 AbioSUS提供50/200/500/1000/2000L等標準規格，并可按需定制，覆蓋了從工藝開發到規模化生產的需求，可廣泛的應用于抗體、疫苗、細胞治療/基因治療等領域多工藝類型的上游細胞培養。
不銹鋼罐體

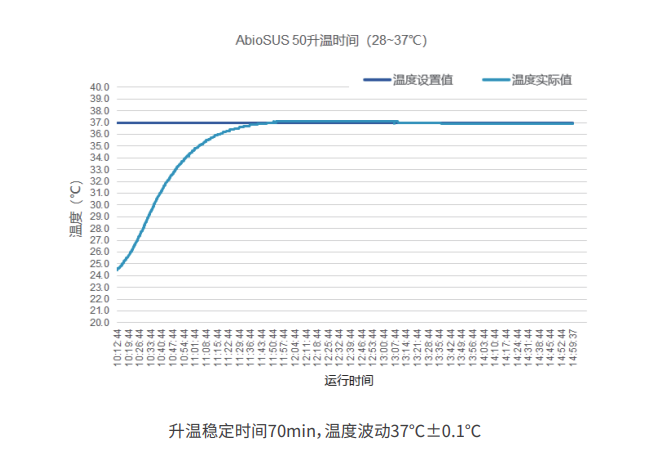

雙層夾套罐體：罐體及門體均采用雙層夾套設計，連接一體式TCU通過夾套水循環控制培養溫度。 溫度控制范圍：8~40℃±0.1℃（冷 卻水≤8℃）
AbioBag培養袋：培養袋安裝于固定支架，與 AbioSUS連接后形成完整的生物反應器。 7層共擠膜。 標配雙槳葉Marine攪拌系統。 雙底部通氣口。

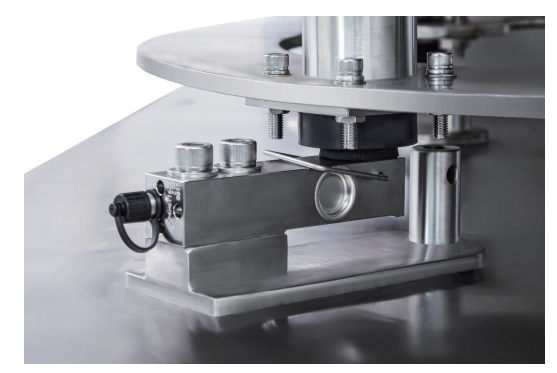

稱重傳感器支架：在安裝運輸過程或長期不使用時，可以直接讓支架受力，避免傳感器受損。在使用設備時，將支架拆卸，稱重傳感器直接承載罐體，從而進行培養液重量監測。 C6等級稱重系統。
固定支架：用于固定安裝AbioBag培養袋，可用于固定各類過濾器，同時對線纜管道進行隱藏，美化外觀，減少暴露磨損。尾氣電加熱毯。伺服攪拌電機。

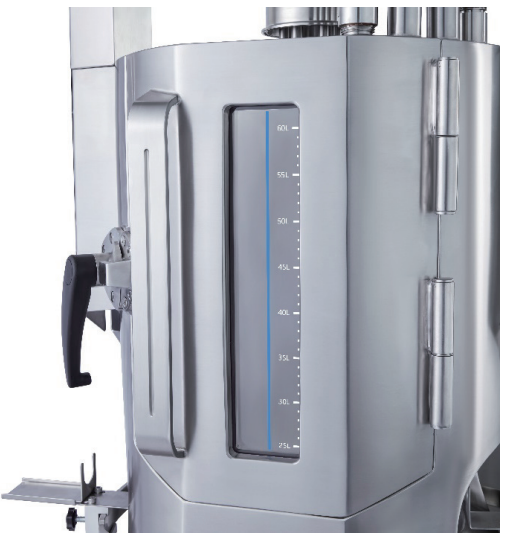

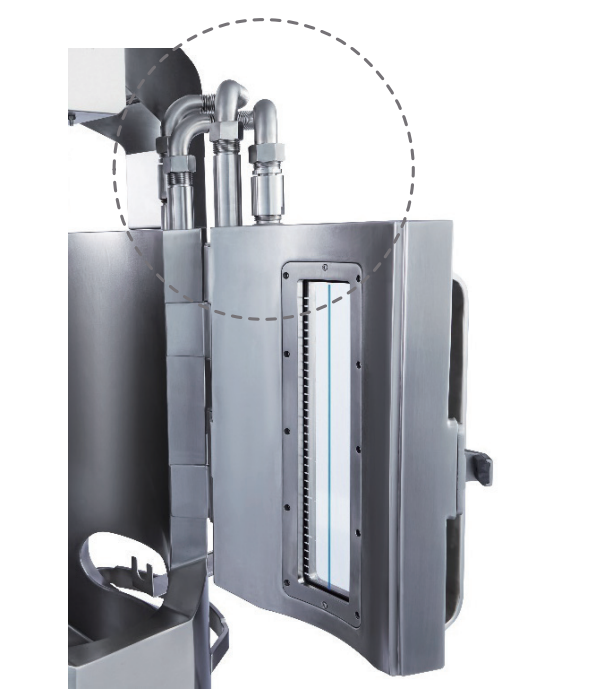

門體+視窗：大面積單開門設計便于更換AbioBag培養袋，門板設置大面積透明視窗及刻度，可輕松觀察培養袋內部情況。門體雙層夾套結構。

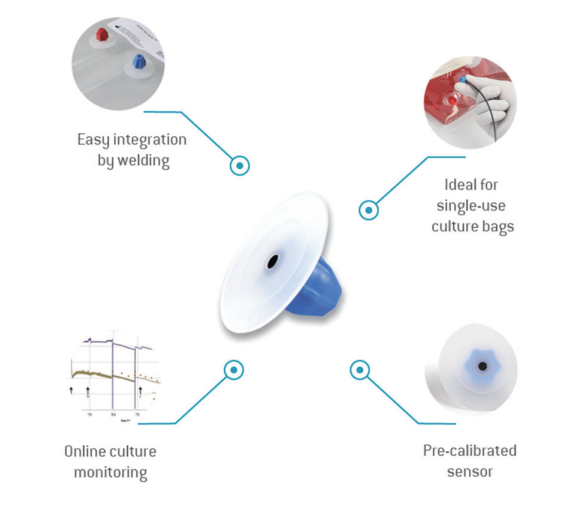

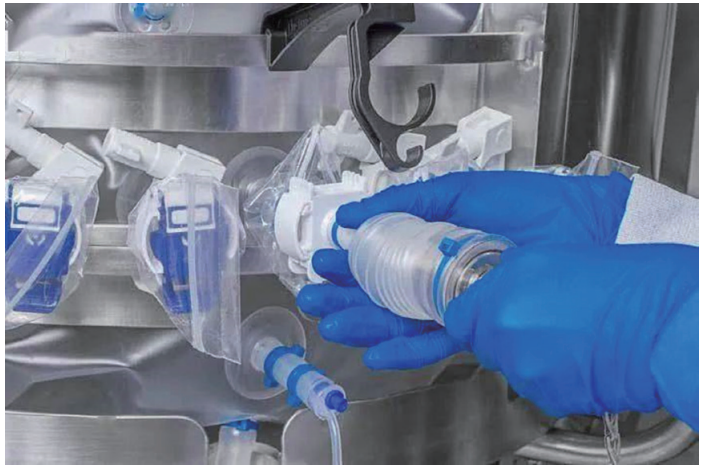

傳感器操作區域：AbioBag培養袋安裝固定后，各種傳感器接口對應在該區域進行操作 。該操作區域的位置仿照不銹鋼生物反應器傳感器接口位置，保證各種傳感器充分接觸培養液，同時避免傳感器太接近攪拌器意外受損。 AbioSUS支持傳統pH/DO電極及一次性pH/DO電極，并可支持雙pH 電極雙DO電極。
AbioControl IDS.S控制器
- 控制器采用模塊化設計，配置靈活,適合不同的應用場景，支持 50L至2000L一次性生物反應器;
- 觸屏操作界面，具有五級操作權限(View, Operator, Engineer, Supervisor, Administrator),通過權限管理，保證生產過程的可控性；具備審計追蹤功能，所有操作被記入日志;
- 屏幕帶防誤觸和鎖屏功能，保護生產過程的安全；
- 控制器配置溫度、攪拌、pH和DO等多個控制回路，可顯示所有過程參數，可改變過程控制策略;
- 靈活的級聯控制回路，可根據不同的控制需求進行切換,實現參數的穩定控制，以確保實驗過程的穩定性和重現性;
- 拓展性強，可通過4-20mA或者modbus連接第三方設備，如變速泵、MFC、天平和尾氣分析儀等，支持多個控制軟件交互和數據傳輸;
- 配置靈活，根據客戶的不同需求，可進行個性化定制;
- 控制器配有24V DC UPS電源，確保控制檢測系統的工作穩定，保證數據記錄的連續性;
- 通過軟件切換底部通氣流路，方便快捷;
- 控制器體積小，占地面積小，節省使用空間。

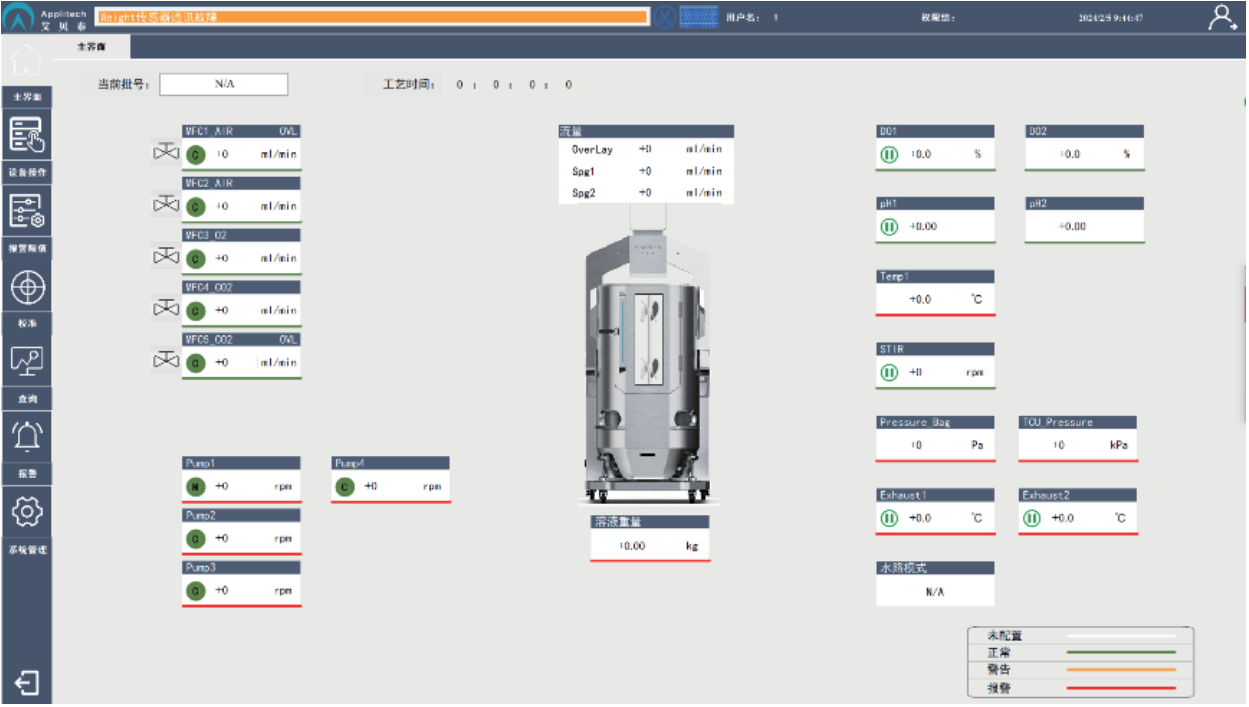

操作界面

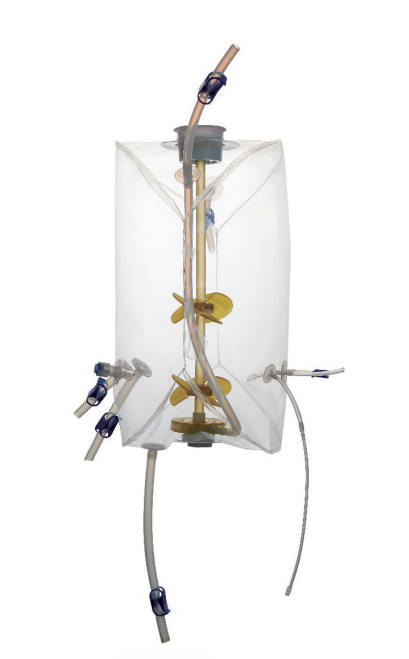

AbioBag 培養袋

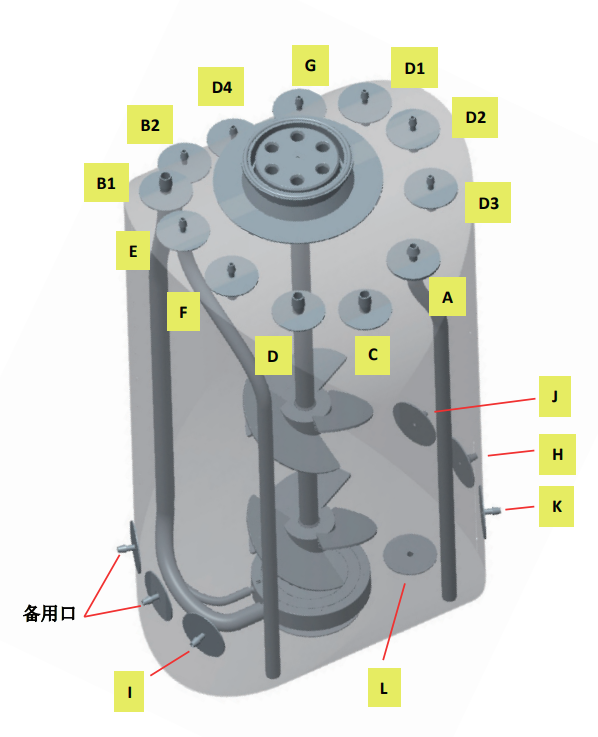

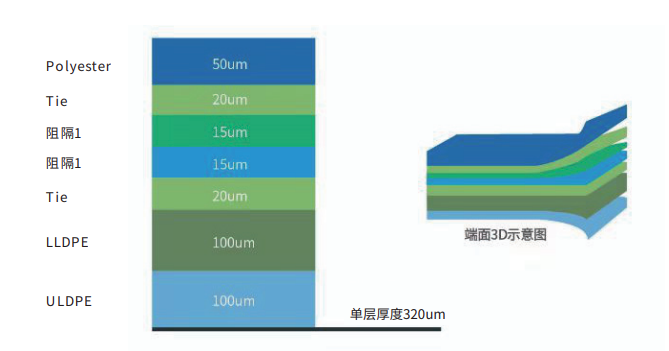

AbioBag 培養袋采用7層復合材料共擠膜，無動物源性成分， 總厚度320um，具有優良的強度和抗機械拉力性能。 培養袋最內層采用超低密度聚乙烯（ULDPE）與樣品直接接觸， 保證良好的生物相容性，并提供必要的延展性。 培養袋無菌無熱原，氣密性好，符合USP Class VI和ISO 10993 國際生物安全標準，提供完整的材質認證，且可以根據客戶需求進行深度定制化。
AbioSUS一次性反應器特點

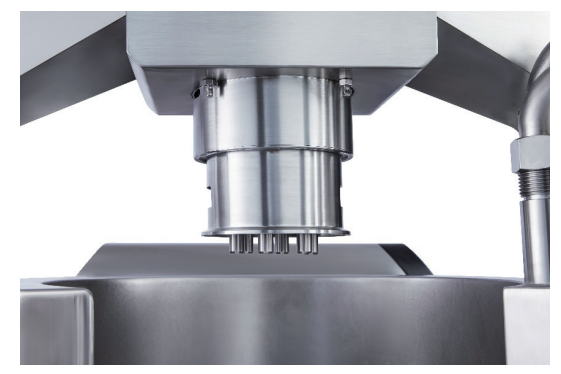

頂部電機驅動，方便拆裝
大面積單開門設計，方便裝載反應袋
罐體及門體雙層夾套水循環，門體同步加熱或制冷，提高整體溫度均勻性

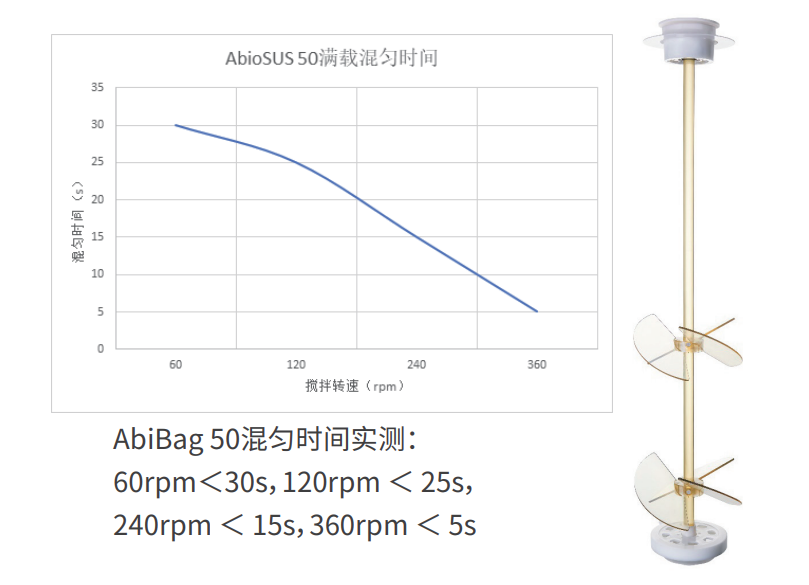

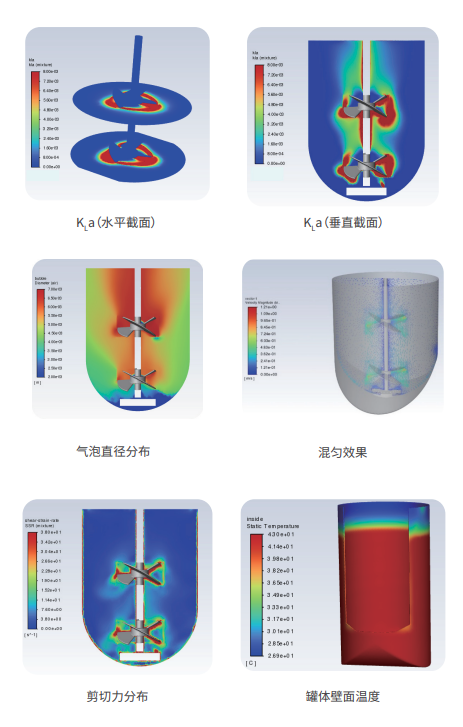

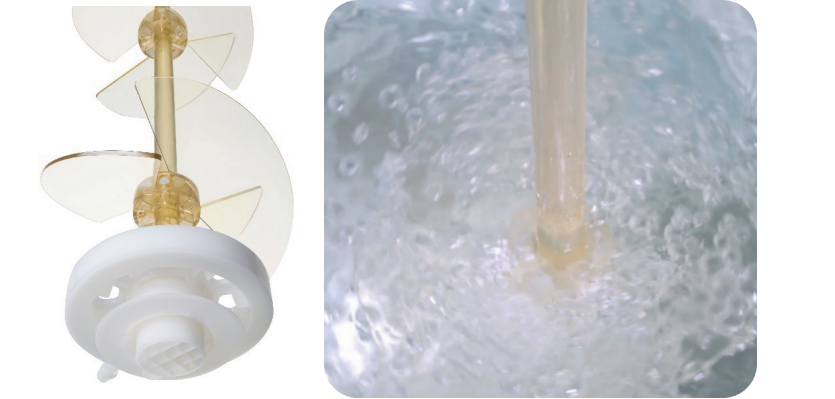

雙槳攪拌設計，不同體積攪拌更均勻
雙底部通氣口設計，0.8mm大泡+150um 微泡，可在線進行切換實現多種通氣策略， 可有效提高KLa、改善pH控制、減少泡沫生成。通氣口類型與規格支持定制。
0.8mm大泡通氣KLa實驗值
AbioPIMS生物過程信息管理系統
AbioPIMS(Process Information ManagementSystem)是艾貝泰自主開發的一套基于工藝流程的過程信息系統,可應用于工業生物技術和生物制藥行業中。
AbioPIMS系列軟件支持AbioSUS 一次性生物反應器、AbioWave 搖擺式一次性生物反應器、AbioBundle M/E/P系列玻璃罐生物反應器，并可兼容Applikon my-Control/ez-Control/ez2-Control系列生物反應器。
特點
實現全公司內部、各個分公司之間的數據管理和信息共享快速有效的滿足生物過程開發和生產需求提高工作效率、增加成本效益、降低工程成本兼容市場上主流的生物反應器，能夠與分析設備和執行設備進行通訊，同時采集分析設備的數據。
權限
密碼保護、用戶組設置、自定義訪問權限、操作權限等。
21 CFR Part 11
符合21 CFR Part11規范,具有三個安全級別(操作員、主管和管理員)控制、記錄事件日志、審計跟蹤和電子簽名功能。

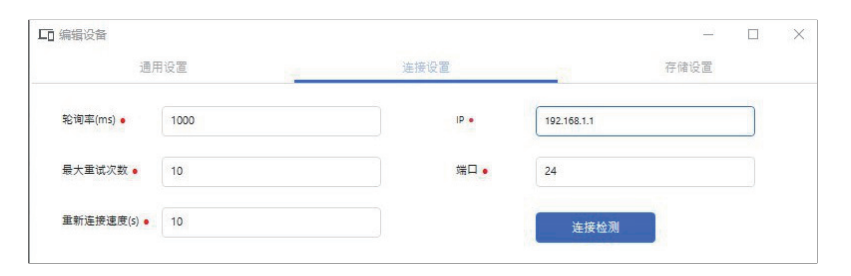

配置
具有多種數據采集端口的配置方式，系統規定設備數據采集通道數據導入模板文件。
1.具有多設備接入能力，設備連接參數配置，連接控制策略

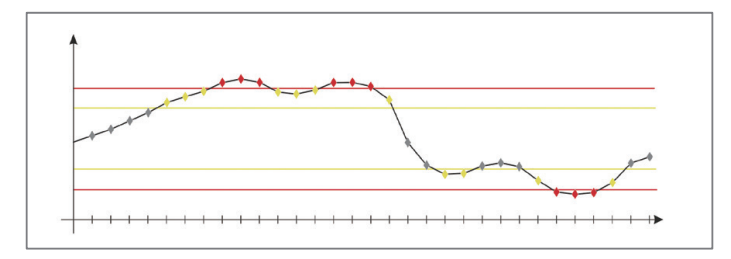

2.完善的報警功能配置：highhigh/high/low/lowlow,能夠定制報警策略與應對策略

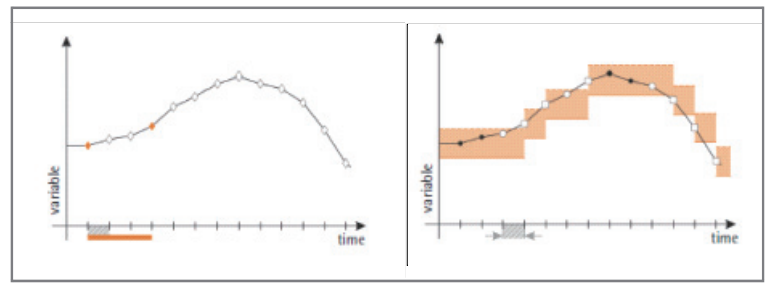

3.存儲模式配置：等間隔/事件，存儲方法、值顯示轉化等
OPC
基于OPC平臺，OPC Client可靈活連接設備，可改善對關鍵工藝參數的控制。
UI
直觀的配置流程簡化了使用方法，可加速任務啟動可以使用導航快速訪問所有配置相關信息，監控時可在單元、趨勢、報警、樣本等各個模塊跳轉訪問。
DATA-數據監控及管理
提供完整的監控和歷史記錄保存功能，具有周期性保存和變化保存兩種模式；數據記錄具備完整性與安全性，實現快速強大和可搜索的高質量刪除數據采集與管理，可將數據與配置信息導出生成報告。

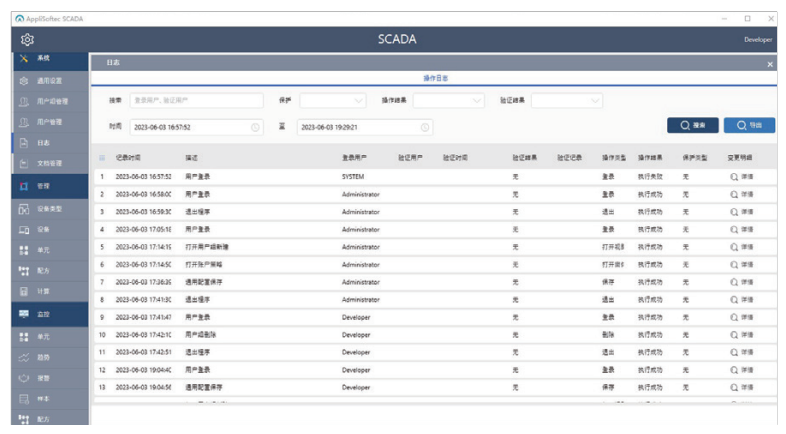

具有完善的系統日志、報警信息、操作信息的追溯與查詢功能。

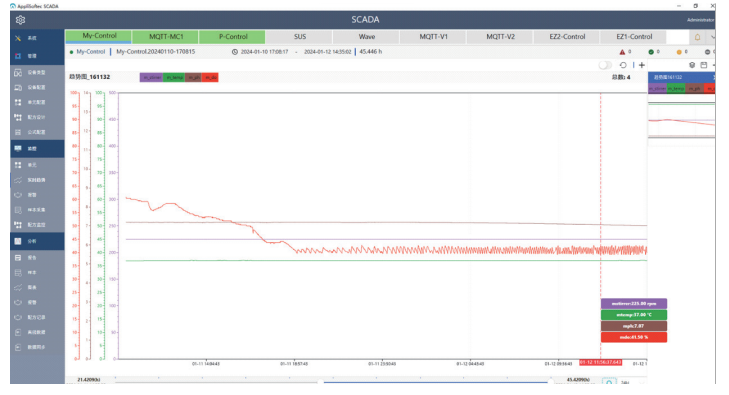

CHART
強大的圖表工具-趨勢圖窗口：可查看所有相關的過程參數并根據需要配置在線趨勢。
1.根據要求實現圖表放大縮小、變焦、移動、拉伸、截取、曲線樣式、時間選擇，可隱藏或顯示參數，添加、編輯或刪除單張圖表
2.允許比較和跟蹤所有流程數據(最多選擇8個批次)：
- 多歷史批次數據,按過程時間軸，同步對比
- 當前運行時數據,按過程時間軸，與歷史數據同步對比
MONITOR
可快速切換到24個監控單元,并查看所有相關信息，可在屏幕中自定義監控模塊顯示；監控窗口可查看并導航到所有的菜單信息，如批處理運行、報警設置、配方控制、實時趨勢、樣本采集等。
CONTROL
可單獨或批量控制設定值

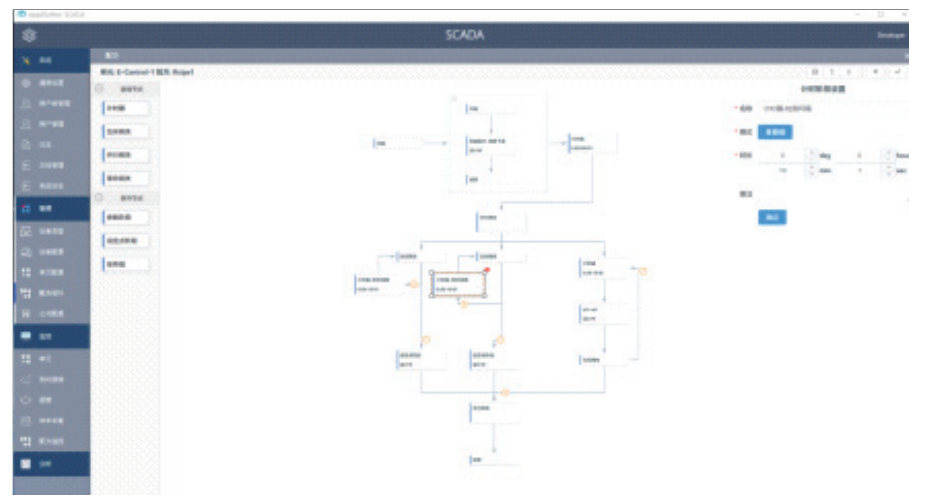

RECIPE-簡單易用的配方設計功能
提供了易于遵循的屏幕指示，全程引導配方配置，可用來編寫高級控制策略，根據培養條件和時間自動改變設定值。不需要編程技能，只需將邏輯塊拖放到合適的位置,配置條件函數，即可生成分支、并行、等待、循環、跳過、連續等邏輯

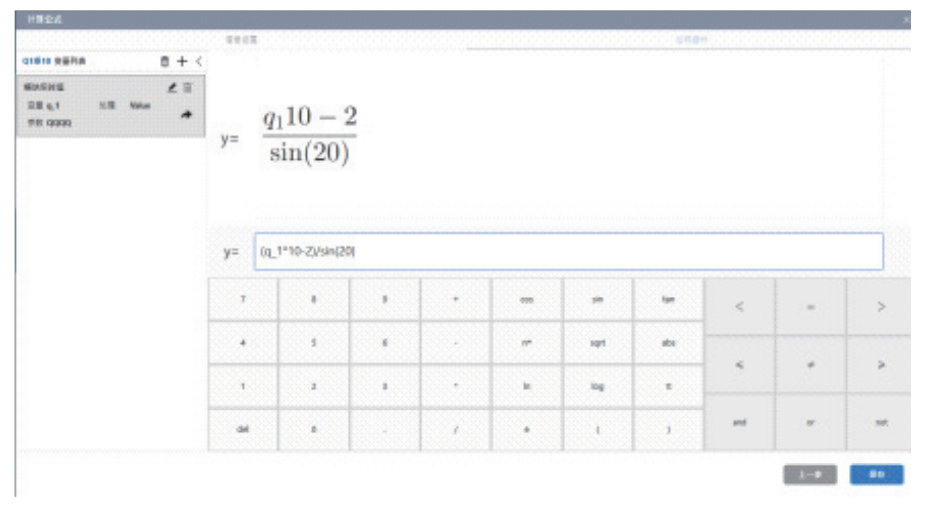

CALCULATOR-高效的信息轉換
用計算模塊計算重要的生物工藝參數和非直接可測變量，在配方模塊中實現邏輯連接
免費試用
AbioPIMS系列軟件在首次安裝后的60天內免費。
軟件更新
AbioPIMS系列軟件將不斷更新,客戶可免費升級對應版本。
最低系統要求
處理器/clock rate：多核處理器2.5 GHz機帶 RAM：8 GB(16GB推薦) 硬盤空間：256 GB
光驅：DVD-ROM驅動器
網絡適配器：1+LAN適配器，RJ- 45,100 Mbit
顯卡：DirectX 10，1 GB RAM(推薦)
屏幕分辨率：1920 x 1080，100%縮放和排列 顯示器：23.8英寸顯示器
操作系統：Microsoft Windows 10(64-bit) 運行組件：.NET Framework4.0/NETFramework5.0 /.NET Core 3.1
其他軟件：Microsoft Excel(推薦2013)/SQL Server2014/ MongoDB
